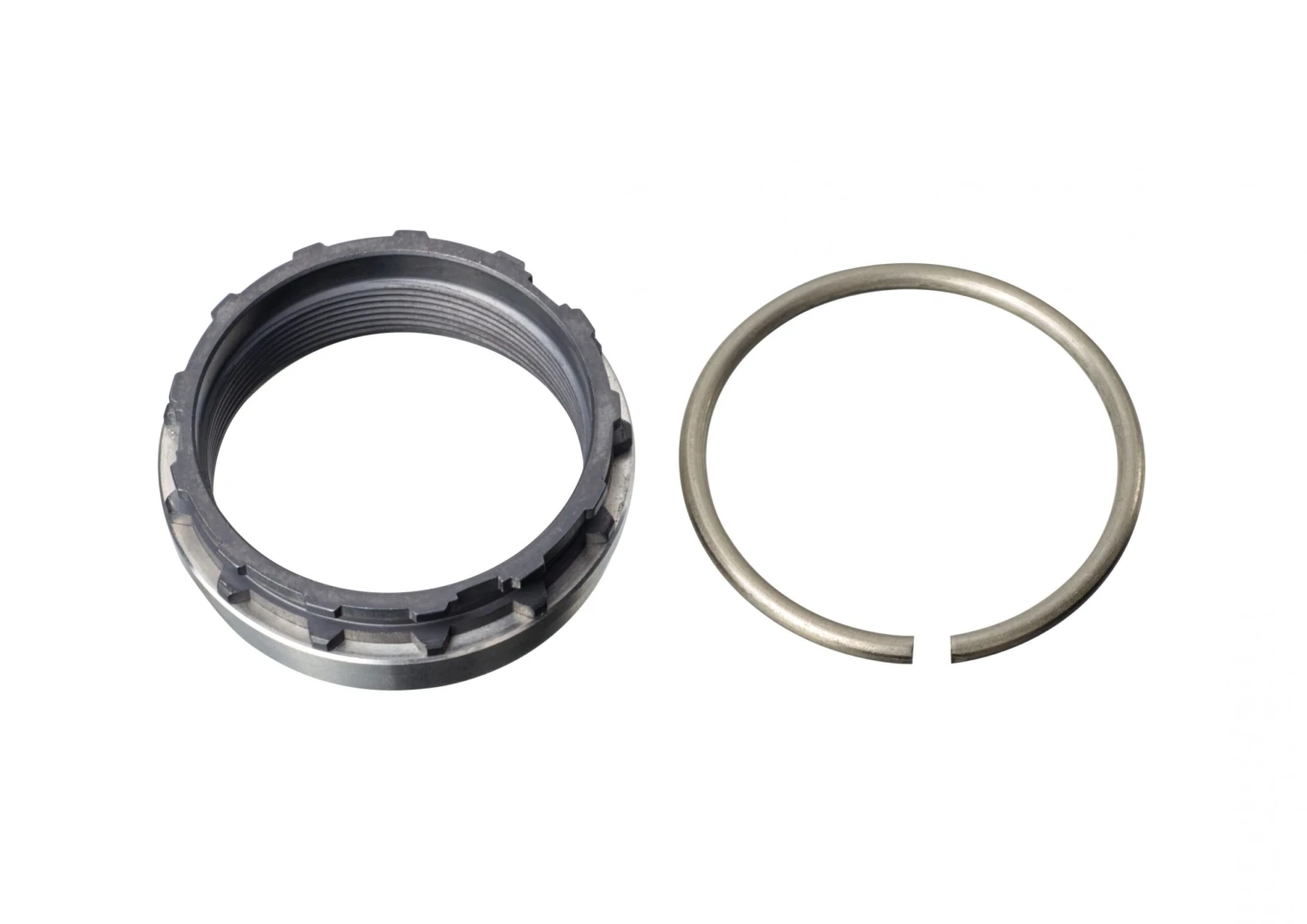

Rohloff Splined Carrier S (Steckritzel Adapter Mit Sicherungsring)

Jede Rohloff SPEEDHUB 500/14 Getriebenabe kann nachträglich auf das Steckritzelsystem mit Splined Carrier umgerüstet werden. .

Der Splined Carrier S bietet die Möglichkeit, in Sonderfällen, bei denen eine Anpassung der Kettenlinie nicht möglich ist (z.B. spezieller Kettenkasten, Kette im Hinterbau laufend, Kollision mit Kettenstrebe aufgrund außergewöhnlich engem Bauraum) auf Steckritzel mit Kettenlinie 55mm umzurüsten.

Montagehinweise
Das Ritzel selbst wird lediglich auf den Träger gesteckt und durch den Sicherungsring gesichert. Die Montage des Splined Carriers inkl. Ritzel erfolgt anschließend durch einen Ritzelabzieher.

Der Splined Carrier S ist ausschließlich für Rohloff Steckritzel mit 15,16,17,18,19 und 21 Zähnen zu verwenden und nicht kompatibel mit dem Rohloff Steckritzel mit 13 und 14 Zähnen sowie Gates Riemenscheiben.

Achtung!
Bei Montage des Splined Carrier S ergeben sich neue Kettenlinien:

• Rahmen 135/142mm mit Steckritzel: 15-21 Zähne = 55mm Kettenlinie
• Rahmen 148mm mit Steckritzel: 15-21 Zähne = 52mm Kettenlinie
• Rahmen 170/177/190/197mm mit Steckritzel: 15-21 Zähne = 73mm Kettenlinie

Aufgrund der 3mm weiter außen liegenden Kettenlinie, kann es mit flachen Hinterbauten und großen Ritzeln zu Kollisionen der Kette oder des Ritzels an der Rahmenstrebe oder dem Ausfallende kommen. Zur Kollisionsprüfung bietet Rohloff eine Schablone an.

Auch der Kettespanner muss der Kettenlinie angepasst werden. Wegen der geänderten Kettenlinie muss der Kettenspanner mit längerer Rahmenschraube + U-Scheiben (Art. 8257) verwendet werden.

Mit der Entfaltungstabelle finden Sie das passende Ritzel wobei zulässige Übersetzungsfaktoren zu beachten sind.

Die Verwendung eines geschlossenen Kettenschutzes (Hebie, etc.) muss individuell auf Kompatibilität geprüft werden.
